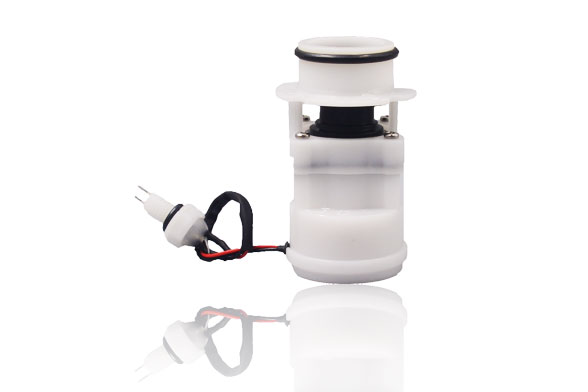

DJF-07-D

DJF系列電機閥技術指標

       DJF系列《燃?xì)庵悄茈姍C(jī)開關閥》，具有體積小，結構緊湊，性能穩定，功耗低，壓力損失小，氣密性高，因采用全密封型式，固而使電機閥的使用壽命更長，不存在誤動作，具有耐腐蝕、抗老化、流量大、耐磨損等優點，DJF系列電機閥高于《中華人民共和國城鎮建設行業標準CJ/T112-2008》,膜式燃?xì)獗鞧B/T6968-2011標準要求，可直接安裝在燃?xì)獗韮?nèi)進氣口上。

技術參數：

       工作介質：天然氣，煤氣，液化石油氣，沼氣等。

       工作壓力范圍：0～10kPa。

       閥門特性：正向壓力閥，開閥空載，關閥堵轉。采用梯形雙頭螺紋螺桿，三級減速傳動，緩沖驅動。

       內泄漏量：在閥門入口處加6KPa的空氣壓力，測其閥門出口 泄漏量小于0.55L/h；

       工作行程：大于3.5mm，進氣口直徑為20mm。

       壓力損失：小于50Pa。

       電源電壓：DC3～6V；電機始動電壓0.7V。

       工作電流：30～65mA；開閥空載電流小于40mA。關閥堵轉電流小于250mA。

       工作時間：(DJF-07/02/10 )0.3～1s,(DJF-12C) ＜1.2s（電壓在DC4.5~5V時10000uf電解可關閥，進口空氣壓力：4.2KPa；）  耐久性：控制開，關動作10000次繼續工作無故障（進口氣壓力6KPa)。

DJF系列電機閥主要材料、性能及檢驗標準

電機閥所用電機指標為：

       電壓：DC3.0V，內阻值：12Ω，堵轉電流：250mA

       換向器材料：金鈀合金。

       壓敏電阻：E10=8-12V

       轉子防腐處理

電機閥主要材料：

       外殼及傳動齒輪：共聚甲醛(POM)

       密封件：丁晴橡膠(蘭化40)

       傳動件：黃銅(H62)鍍鎳

電機閥性能檢測要求：

       1、設定工作(開、關)閥時間為300ms

       2、間歇時間為50ms

       3、設定關閥最大工作電流180mA

       4、檢測次數為500次

電機閥穩定性檢測標準：

       1、在檢測儀器上觀察，開閥電流不大于30mA

       2、關閥電流不大于65mA

       3、工作行程：大于3.5mm

       4、開、關閥次數為500次，準確無誤

電機閥靈敏度檢測標準：

       1、工作條件電源電壓DC2.4V；0.1F電解電容

       2、一次充滿電給電機閥關閥放電，確保3次關閥準確到位。

電機閥氣密性檢測標準:

       1、工作條件恒定氣源，空氣壓力10kPa，工作電源電壓DC2.4V。

       2、將空氣壓力接入燃?xì)怆姍C(jī)閥進氣口，電機閥關閉，泄漏量不大于0.55L/h.
