2關鍵模塊

2.1總控模塊

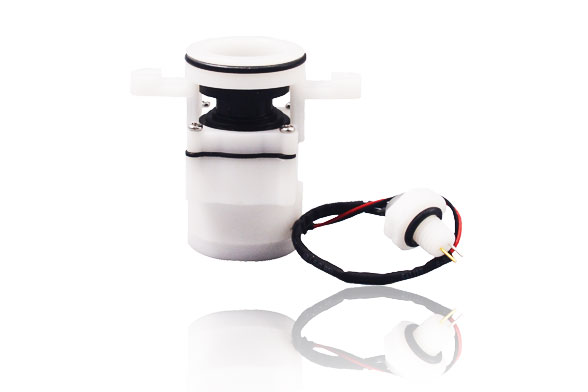

       總控模塊是燃?xì)獗黼姍C(jī)閥檢測系統的核心部分,在系統中起到承上啟下的作用?？偪啬K承擔的任務一方面是和上位機進行實時通信;另一方面是給下位機下達命令和信號,接收其采集的數據并進行處理;另外,總控模塊還要顯示采集的數據和判斷的結果。在該系統中,電參數的采集采用了很多并聯儀表,而泄漏檢測的氣管路中又有很多調壓閥、電磁閥和傳感器等,且總控模塊中存在若干通信數據接口,CAN通信接口,基于CAN通信來傳輸數據,實現總控模塊與PC機之間的數據通信;RS485通信口,系統通過該接口給儀表系統下達命令,并接收儀表系統采集的數據。因此,整個系統控制流程較復雜,總控模塊的控制策略是非常重要的。根據以上分析需求,總控模塊必須滿足以下要求:設計合理,簡明化;運算速度快;數據處理優質化;具有超強的抗干擾能力,可增強設備的安全可靠性?；趩纹瑱C(jī)的總控模塊不但滿足了使用要求,且表現出很大的優越性,如單片機具有豐富的片內資源,使系統簡潔可靠等。

2.2氣管路模塊

       檢測系統的一個重要功能是進行電機閥密封性和上殼密封性檢測。按照國家標準檢測整機泄漏性時,需要向燃?xì)獗磔斎?.5倍最大工作壓力的氣體,然后關閉閥門并保持不少于3min,且壓力計示值不應下降。但本過程所需正壓太大會造成殼體變形。此外,國家標準中對于電機閥泄漏性的檢測要求燃?xì)獗黹y門在關閉的狀態下,在閥門入口處輸入5kPa壓力的氣體,閥門的允許內泄漏量不應大于0.55L/h。由于生產線上電機閥檢測工序復雜,利用浸水檢測時雖簡捷可靠,但勞動強度和設備規模大,且對燃?xì)獗淼某练e水處理麻煩,可能發生漏檢;整殼密封性檢測時如果發現有泄漏,就要拆開整個燃?xì)獗磉M(jìn)行電機閥密封性檢測,這樣不但浪費時間,降低生產效率,而且由于全裝配之前沒有電機閥密封性檢測,存在潛在的安全性問題。針對以上問題,新系統一方面在完成上殼密封性檢測以后自動開始電機閥密封性檢測,另一方面采用負壓的方式進行上殼和電機閥的密封性檢測。負壓檢測方法能避免被測物與工作環境之間產生溫差,防止熱泄漏誤差的影響;每次檢測實現八個工位同時啟動,提高了效率。此外,系統采用微質量流量傳感器采集數據,反應靈敏、精度高、數據傳輸精確,實現了數據的實時傳輸。

       上殼和電機閥密封性檢測氣管路壓緊裝置中設置有氣缸壓緊燃?xì)獗砩蠚?所以氣管路比較復雜。氣路系統的設計和管路的布置對整個裝置的動作控制起著十分重要的作用。系統既要檢測上殼又要檢測電機閥泄漏性,但由于質量流量傳感器的單方向性,檢測線路中增加了儲氣罐,克服了上殼和電機閥分開檢測的不足。系統檢測過程按以下步驟進行。檢測上殼的泄漏性,此時電機閥打開,總控控制各個電磁閥,負壓氣源開始工作,上殼體和儲氣罐被抽為真空狀態;自平衡,按照國家標準,3min內如果殼體泄漏,表示微流量傳感器有數據采集,否則無;殼體和儲氣罐恢復到原始狀態,等待電機閥檢測的判斷,如果判斷需要檢測電機閥的泄漏性,則只需關閉電機閥,控制各電磁閥,打開負壓氣源即可。如果電機閥有泄漏,氣體經過微流量傳感器時就會有數據輸出,則系統最后恢復到原始狀態。

2.3軟件模塊

2.3.1上位機

       軟件系統的核心是上位機,即人機操作界面,主要分為系統管理、產品管理、檢測管理和統計分析四個部分。上位機能夠按照檢測的要求自組織模式,用戶可以根據需要設置流程中的動作、動作順序和參數等。系統初始化是每個模式的默認設置。模式建立完成后,上位機主要起到以下四方面的作用,實現與下位機的實時通信,實時顯示采集的數據和曲線;進行產品型號管理和所有測試參數的設置,將數據傳輸?shù)较挛粰C(jī),并具有記憶功能;為了方便用戶對測試結果進行記錄分析,能夠?qū)ο挛粰C(jī)傳輸?shù)臄?shù)據進行分析處理保存,并能夠建立檢測數據檔案,以便日后調用查詢,也便于綜合質量管理和質量跟蹤;上位機可以以報表的形式對自動保存的測試數據進行統計和匯總,實現結果分析,生成不合格原因的柱狀圖和餅狀圖。測方法能避免被測物與工作環境之間產生溫差,防止熱泄漏誤差的影響;每次檢測實現八個工位同時啟動,提高了效率。此外,系統采用微質量流量傳感器采集數據,反應靈敏、精度高、數據傳輸精確,實現了數據的實時傳輸。

2.3軟件模塊

2.3.1上位機

       軟件系統的核心是上位機,即人機操作界面,主要分為系統管理、產品管理、檢測管理和統計分析四個部分。上位機能夠按照檢測的要求自組織模式,用戶可以根據需要設置流程中的動作、動作順序和參數等。系統初始化是每個模式的默認設置。模式建立完成后,上位機主要起到以下四方面的作用,即:!實現與下位機的實時通信,實時顯示采集的數據和曲線;進行產品型號管理和所有測試參數的設置,將數據傳輸?shù)较挛粰C(jī),并具有記憶功能;為了方便用戶對測試結果進行記錄分析,能夠?qū)ο挛粰C(jī)傳輸?shù)臄?shù)據進行分析處理保存,并能夠建立檢測數據檔案,以便日后調用查詢,也便于綜合質量管理和質量跟蹤;上位機可以以報表的形式對自動保存的測試數據進行統計和匯總,實現結果分析,生成不合格原因的柱狀圖和餅狀圖。

2.4數據采集模塊

       系統的另一個功能是電機閥電參數檢測,包括開關閥啟動電流、工作電流和堵轉電流,以及開閥電阻和開閥電感檢測等。系統用到了電流儀表、電阻儀表、電感儀表和微流量傳感器等,所有儀表和傳感器的數據或通信信號都要通過總控進行處理。另外,整個系統中存在高低電壓電源,所以,電路中信號源與儀器儀表之間的連接導線和儀表內部的配線會通過磁耦合形成干擾。因此,怎樣使數據之間和數據信號之間互不干擾,從而保證數據信號順暢正確的傳輸是系統設計的重點。對此,系統一方面采取正確接地的措施,將儀器儀表、信號源外殼和整個裝置外殼都接地,保持零電位,且信號線和儀器儀表等均加以屏蔽;另一方面,針對由電源引起的脈沖狀干擾對儀表的數字電路有較大影響,系統采取在電源線路上加裝高頻濾波器的措

施。兩者結合可有效抑制干擾。

3試驗驗證與系統功能評價

       實質上,電機閥電流分為三個過程:啟動、工作和堵轉,傳統的電流測試方法得到的是電機閥開閥或關閥到底的電流,即電機閥堵轉時的值,電流曲線為一條近似水平的直線。該系統測試?yán)秒娏鞅?不僅能得到堵轉電流,還可以采集到電機閥的啟動瞬間電流和過程電流。如果啟動瞬間電流過大,說明電機閥扭矩太大,檢測的產品是不合格產品。有了該項條件,電機閥的合格條件也隨之提高,使用起來也更加安全。系統設計調試完成后,在專業燃?xì)獗砩a(chǎn)線上進行了測試檢驗。通過對中科、寶通、土耳其等不同型號的合格與不合格燃?xì)獗淼膶?shí)際測試表明,本文設計的系統操作簡單,檢測快捷、可靠,能夠方便而正確地檢測電機閥的泄漏和各項性能參數;經過檢測后的燃?xì)獗黼姍C(jī)閥安全性大大提高。

4結束語

       本文采取一系列有效的抗干擾措施,在IC卡智能燃?xì)獗淼纳a(chǎn)線上設計了機械結構,集成了儀表傳感模塊,并根據實際需要設計了總控模塊和軟件模塊。實際應用表明,系統測試數據和調試監控的數據完全吻合,數據傳輸快速準確。燃?xì)馐聵I(yè)在不斷地向前發展,家用燃?xì)獗砑夹g(shù)的改革也體現了大形勢下的必然趨勢。針對目前國內燃?xì)獗黼姍C(jī)閥的使用狀況和存在的各種問題,還需要進一步分析研究,研制出更加完善的燃?xì)獗頇z測系統。
